<<Terug naar THEORIE klik op het figuur voor een vergroting

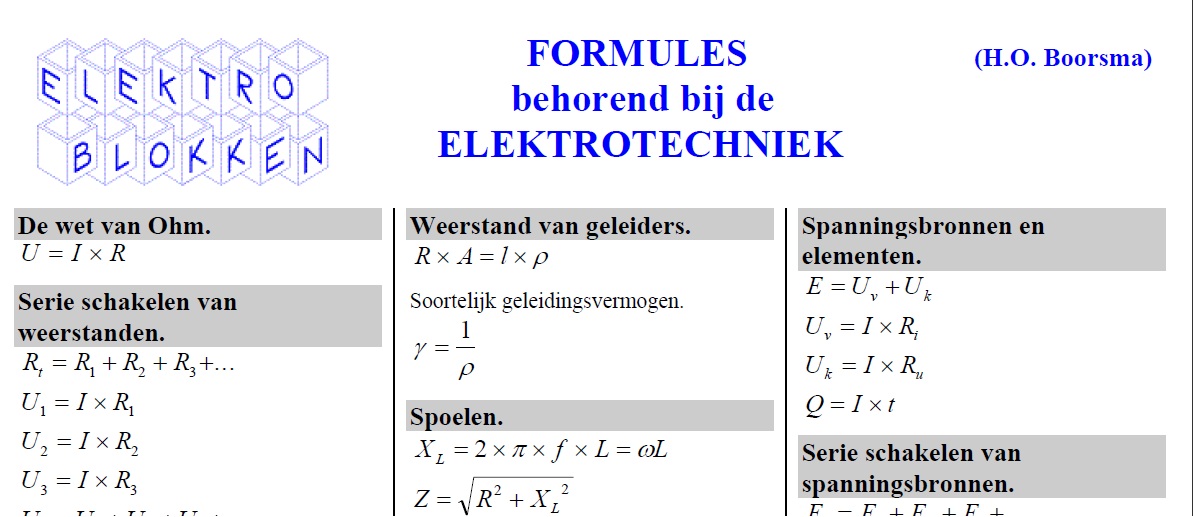

FORMULES behorend bij ELEKTROTECHNIEK              www.edutechsoft.nl

De theorie die bij de elektrotechniek hoort wordt elektriciteitsleer genoemd.
Het document "Formules behorend bij ELEKTROTECHNIEK" bevat de meest gangbare formules van de elektriciteitsleer

Dit PDF document is na het openen ook af te drukken of op te slaan.
Bron:  H.O. Boorsma;  Edutechsoft.nl
 12341234123123231111111111111111111111111111111111111111111111111111111

WETENSCHAPPELIJKE NOTATIE
In de elektrotechniek wordt vaak gewerkt met de zogenaamde
                          "wetenschappelijke notatie"
Er is in dit document een tabel gemaakt waarbij je kunt zien hoe de voorvoegsels van een eenheid zijn genoemd.
Ook wordt er in dit document uitgelegd hoe je het moet schrijven en hoe je het in je rekenmachine kunt invoeren.

Dit PDF document is na het openen ook af te drukken of op te slaan.






WEERSTAND VAN EEN GELEIDER (Video 1)
Elektrische geleider hebben een lage weerstand. Hierdoor kunnen ze de elektrische stroom goed geleiden.
De weerstand van de elektrische geleider hangt af van de lengte van de geleider, de oppervlakte van de geleider en het materiaal van de geleider (soortelijke weerstand).
In de eerste video wordt duidelijk gemaakt hoe de lengte, oppervlakte en soortelijke weerstand van het materiaal van invloed is op de geleiding.

TIP: Schakel het volledige scherm in (optie rechts onder als film afspeelt).
Bron: Ron Theunissen



WEERSTAND VAN EEN GELEIDER (Video 2)
De tweede video is een rekenvoorbeeld van de weerstand van een geleider.

Een rol koperdraad heeft een diameter van 0,5mm en een weerstand van 2,1Ω. Uitgelegd wordt hoe je met deze gegevens de lengte van de koperdraad kunt berekenen.

TIP: Schakel het volledige scherm in (optie rechts onder als film afspeelt).
Bron: Ron Theunissen




Video 1:
lengte, oppervlakte en soortelijke weerstand



Video 2:
Rekenvoorbeeld over geleider-weerstand



MOMENTELE WAARDE VAN EEN WISSELSPANNING (Ueff=230V)
Bij deze animatie wordt op verschillende momenten de waarde van een sinusvormige wisselspanning weergegeven.
De effectieve waarde van de spanning is bij deze animatie 230 Volt.

De maximale waarde is:                 De momentele waarde van de
                                                           spanning wordt per situatie
Umax  =      Ueff  x  √2                        bepaald met de formule:
Umax  =  230V  x  1,414                   Umom = Umax   x   sinus α
Umax  =  325,269 Volt
