SINUSVORMIGE WISSELSPANNING  &

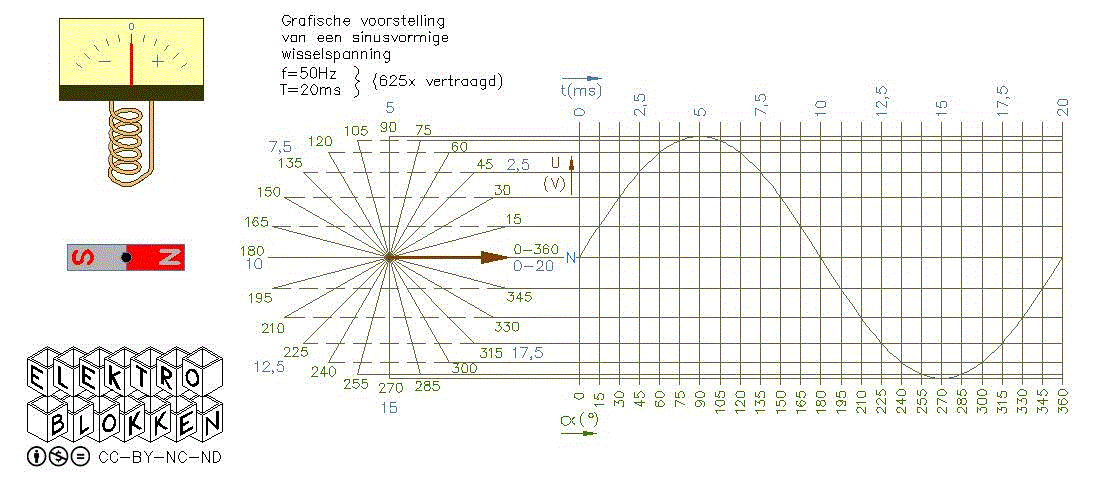

Deze animatie geeft een 1 fase + nul sinusvormige wisselspanning weer.
Per 15 graden verdraaiing is de waarde van de spanning weergegeven.
Bruin is de spanning op de fasedraad (L1)
Blauw is de nul (N)
De frequentie is 50 Hz. De tijd voor een volledig sinus is 20ms.
De animatie wordt 625x vertraagd afgespeeld.
|
 |
|
3 FASE + NUL SINUSVORMIGE WISSELSPANNING (STER)
Deze animatie geeft een 3 fase + nul sinusvormige wisselspanning (ster)weer. Per 15 graden verdraaiing is de waarde van de spanning weergegeven. Bruin is de spanning op de fasedraad (L1). Zwart is de spanning op fasedraad (L2). Grijs is de spanning op de fasedraad (L3).
Blauw is de nul (N).
|
 |
|
MOMENTELE WAARDE VAN EEN WISSELSPANNING (Ueff=230V)

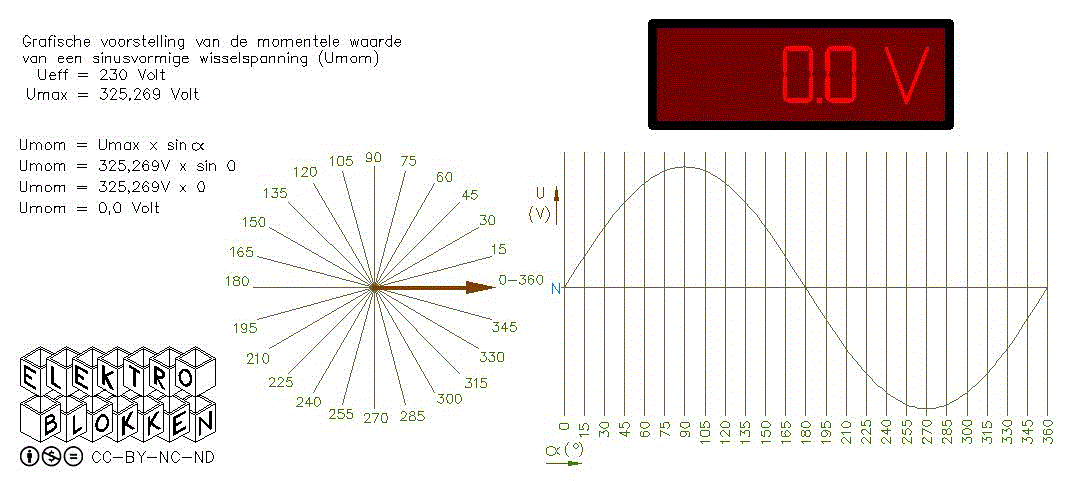

Bij deze animatie wordt op verschillende momenten de waarde van een sinusvormige wisselspanning weergegeven.
De effectieve waarde van de spanning is bij deze animatie 230 Volt.
De maximale waarde is: De momentele waarde van de
spanning wordt per situatie
Umax = Ueff x √2 bepaald met de formule:
Umax = 230V x 1,414 Umom = Umax x sinus α
Umax = 325,269 Volt
|
 |
|
|
SPANNING EN STROOM BIJ EEN OHMSE BELASTING
Bij een Ohmse belasting op een sinusvormige wisselspanning zal de stroom door de belasting in fase zijn met de spanning.
"In fase" zijn betekend dat de vorm van de sinus en de momenten dat de sinus door de nul-lijn gaat hetzelfde zijn.
Bij een inductieve belasting (spoel) of een capacitieve belasting (condensator) is de spanning en de stroom niet in fase.
Animaties van het niet in fase zijn van de spanning en stroom zijn verder op deze pagina te vinden.
|
 |
|
SPANNING EN STROOM BIJ EEN ZUIVERE SPOEL
Bij een belasting van een zuivere spoel op een sinusvormige wisselspanning zal de stroom (Ibl) door de zuivere spoel 90 graden na-ijlen op de spanning.
Na-ijlen betekend dat het moment dat de sinus door de nul-lijn gaat voor de stroom 90 graden later is dan voor de spanning (zie gradenverdeling aan de onderzijde van de grafische voorstelling).
Een zuivere spoel (zuivere inductieve belasting) bestaat in de praktijk niet!
Een spoel heeft ook altijd een Ohmse weerstand omdat de spoel van koperdraad is gemaakt (draad heeft een lengte en een doorsnede dus weerstand).
|
 |
|

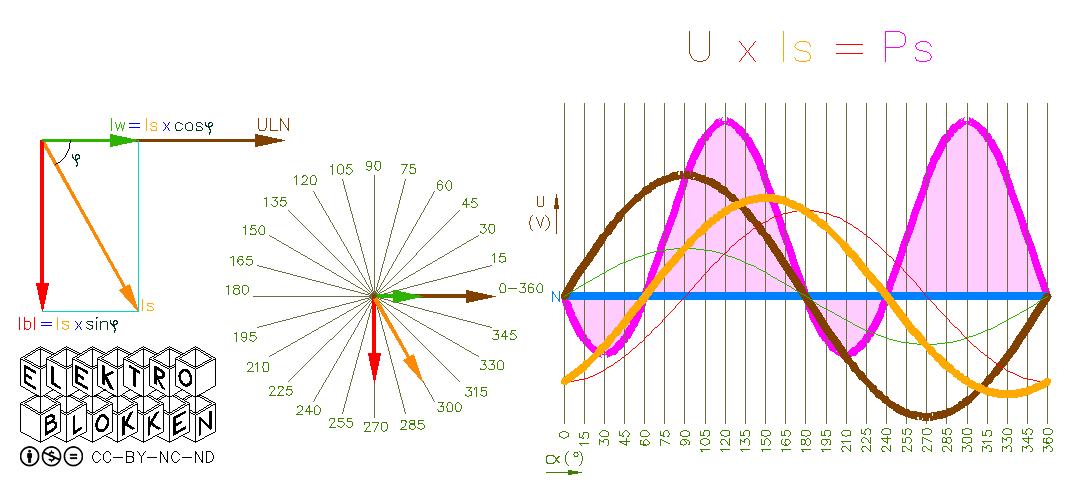

STROOM BIJ EEN INDUCTIEVE BELASTING
Bij een inductieve belasting op een sinusvormige wisselspanning zal de stroom door de spoel (Ibl) lopen die 90 graden na-ijlt op de aangesloten spanning.
De belasting heeft ook altijd een ohmse weerstand, hierdoor zal een
stroom (Iw) lopen die "in fase" is met de aangesloten spanning spanning.
Het resultaat is een vectorieële optelsom (I).
Blindstroom wordt aangegeven met: Ibl of Iq ,dit is de stroom door de inductie.
Wattstroom, ook wel Werkelijke stroom wordt aangegeven met Iw .
Schijnbare stroom, ook wel effectieve stroom wordt aangegeven met de
letter I of Ieff of Iz .
|
 |
|
|
FASE VERSCHUIVING BIJ WISSELSPANNING
Deze simulatie laat een schakeling zien met een wisselspanningsbron en een te kiezen belasting in de vorm van een weerstand, (ideale) condensator of (ideale) spoel.
De blauwe meter is voor de spanning (U) en de rode meter is voor de
stroom (I).
Bij de grafische weergave van de spanning (blauw) en de stroom (rood) is te zien welke faseverschuiving er op treedt bij de verschillende belastingen.
De "reset" knop brengt de schakeling terug in de beginsituatie. De simulatie is te stoppen en weer door te laten gaan. De beweging gaat 5x zo traag als de optie "vertraagd" wordt gekozen.
Bron: PhET interactieve simulaties, Universiteit van Colorado
|
|
|
| |
|
|

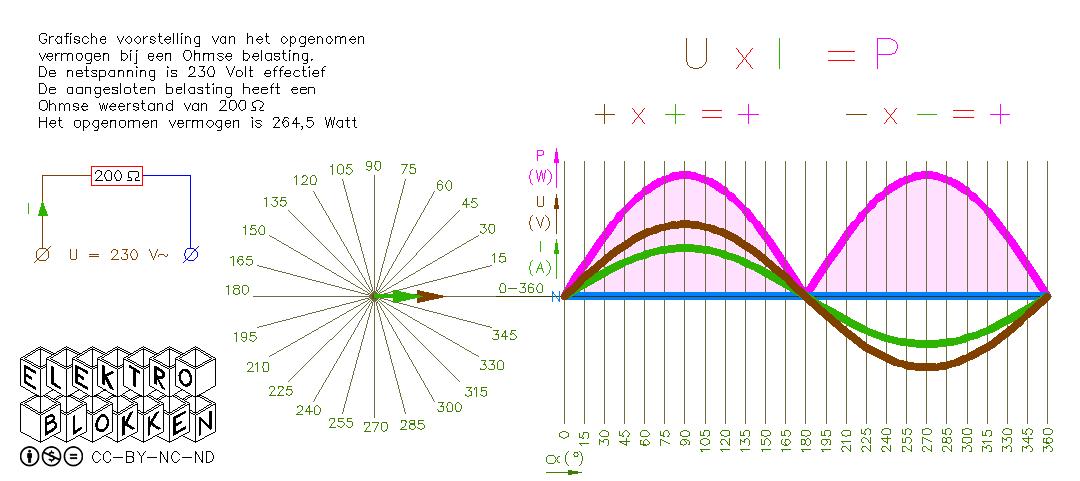

VERMOGEN BIJ EEN OHMSE BELASTING
Aan deze animatie wordt gewerkt |
 |
|
VERMOGEN BIJ EEN INDUCTIEVE BELASTING
Aan deze animatie wordt gewerkt.
|
 |
|

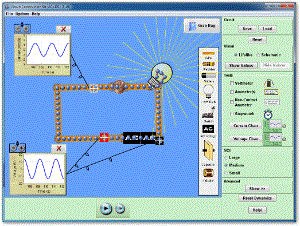

ELEKTROBOUWDOOS VOOR WISSELSPANNING t/m
Een elektrobouwdoos op je computer! Bouw schakelingen met spoelen, condensatoren, weerstanden, lampjes, batterijen, wisselspanningsbronnen en schakelaars. Doe metingen met realistische stroommeters en spanningsmeters en oscilloscopen. Het beeld is om te schakelen tussen "schematische voorstelling" en "levensecht".
Bron: PhET interactieve simulaties, Universiteit van Colorado
|
 |
|
| |
|
|
|
|
|
